橡胶膜片工作原理科普小知识

返回列表 来源: 查看手机网址
扫一扫!橡胶膜片工作原理科普小知识扫一扫!
浏览:- 发布日期:2018-10-22 11:15:46【

  橡胶模片也有叫橡胶隔膜片,橡胶阀片等,相信很多业内人士并不陌生,这种已经广泛应用在各种水泵,气泵,阀门等设备上的橡胶制品都有“它”的身影。那么你对它的工作原理都了解了吗?今天涌永硅橡胶就给大家科普一下其中一种应用在水泵,气泵上的橡胶膜片究竟是如何实现高效工作的。

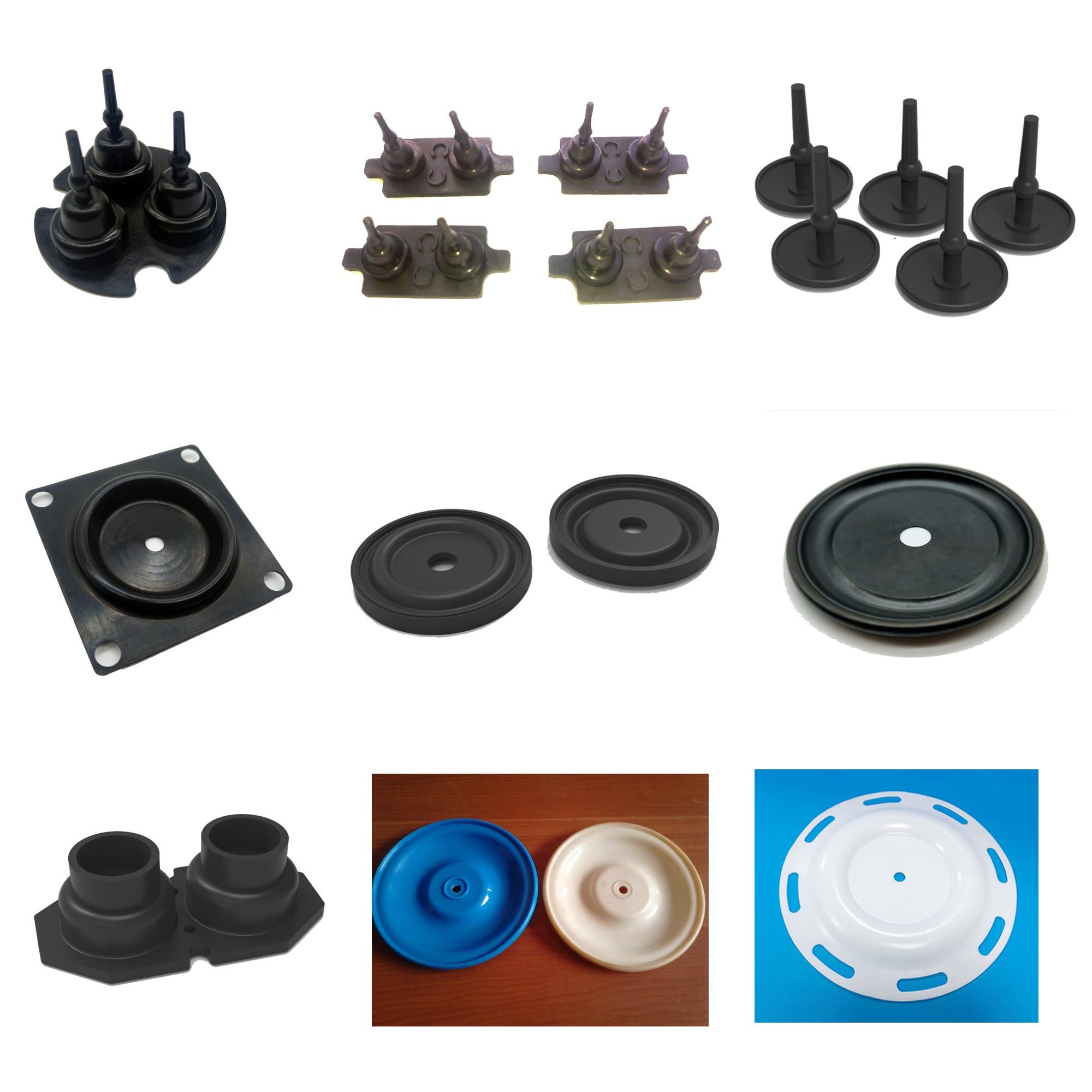

橡胶膜片

  隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个橡胶膜片的来回鼓动改变工作室容积从而吸入和排出液体的,气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构,它的传动形式有机械传动、液压传动和气压传动等,其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成,其中,由曲轴连杆,柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

隔膜泵工作时,曲柄连杆机构在电动机的驱动下,带动柱塞作往复运动,柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜,使隔膜来回鼓动。

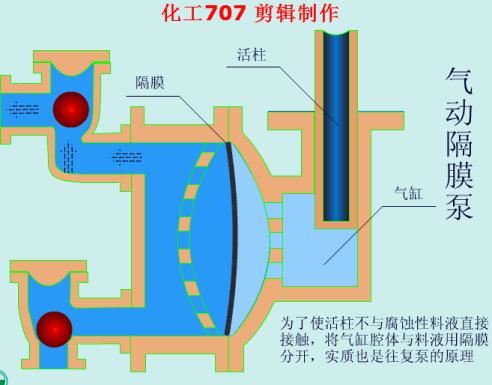

气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开,当隔膜片向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。如图所示!

橡胶膜片工作原理

  橡胶膜片需要有良好的弹性,根据工作时接触的介质不同,还需要较好的耐腐蚀性能,常用材质为,聚四氟乙烯,EPDM, NBR, NR,等橡胶材料。
